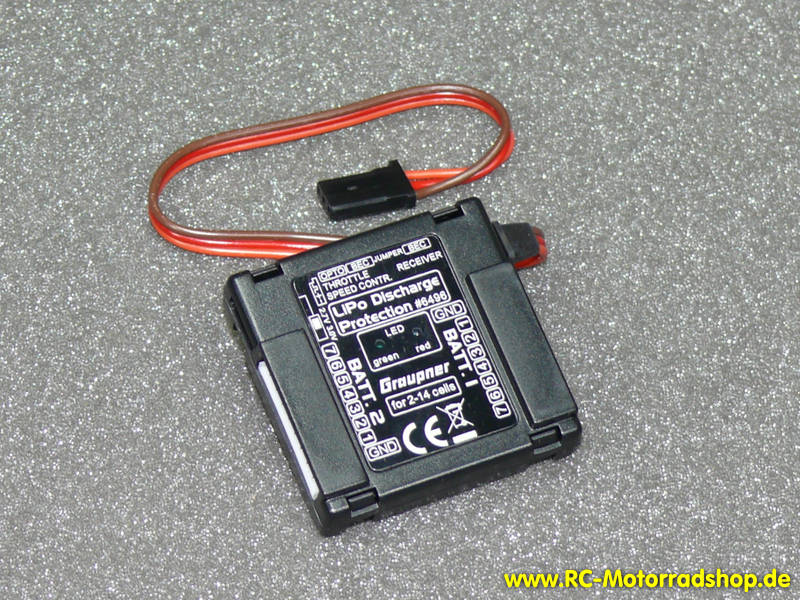

Graupner LiPo-Tiefentladschutz für 2 bis 14 Zellen mit Optokoppler

Der LiPo-Tiefentladschutz schützt Ihre wertvollen LiPo-Akkuzellen zuverlässig vor der "tödlichen" Tiefentladung. Während der Fahrtregler lediglich die Gesamtspannung der Akkupacks messen und damit bei ungleichen Zellen besonders häufig bei mehr als 3-zelligen Packs zum Sterben der schwächsten Zelle führen kann, misst diese Schaltung jede Zelle einzeln und schützt diese dadurch sicher vor der Tiefentladung. Mit dieser Schaltung wird außerdem jeder Regler (ohne Rückwärtsgang) LiPo-fähig. Die Schaltung wird an die mehrpoligen weißen Stecker der LiPo-Akkus angeschlossen und ermittelt selbst die angeschlossene Zellenzahl und bestätigt diese durch entsprechendes Blinken der LEDs. Weiterhin wird diese Schaltung zwischen Empfänger und Fahrtregler geschaltet. Bei Unterschreitung der Spannung von ca. 2,7V bzw. 3V einer Zelle wird der Empfängerimpuls soweit verkürzt, dass der Regler ausreichend zurückgeregelt wird um die 2,7V bzw. 3V Mindestspannung zu erhalten. Jumper ermöglichen die Verwendung der BEC-Empfängerstromversorgung bei Reglern mit BEC-System. Ein Schalter ermöglicht die Umschaltung der Abregelspannungvon 2,7V oder 3V.

Technische Daten:
Betriebsspannung: 6 – 58,8 V (2 – 14 LiPo-Zellen)
Empfängerimpuls: 0.8 ms – 2.2 ms
Kontrollanzeige: 2 LEDs
Abregelung (Verkürzung des Empfängerimpulses) bei einer Zellenspannung von ca. 2,7 bzw. 3,0V
Abmessungen ca. 42 x 42 x 12 mm
Gewicht ca. 18 g
